製品の特徴

■換気扇部材は、換気扇で排出された排気を屋外へ排出するための通路や出口に使われる部品です。

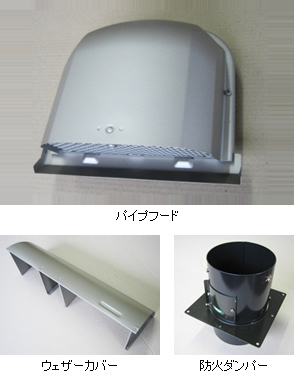

■パイプフードやウェザーカバーは、家の外壁に付けられ、外壁の色に合わせて様々な色やフードの形の違いがあり、全部で２００種類以上となります。
■フードの形状は様々で、丸型、長形、ベントキャップなどの種類があり、その材料はステンレスやアルミ、鉄を使用しています。その表面処理は、防錆としてアクリル塗装や電着塗装を行います。
■防火ダンパーは、排気ダクトの通路の途中に取り付け、中に温度ヒューズが取り付けられ、火災時に火が排気ダクト伝って外へ出ていくことを防ぐ装置です。

OEM/ODM生産のポイント

■製品企画: お客様にて企画

■設計技術: お客様にて設計

■製造技術: リベットカシメ（中空リベット）
ネジ締め（インパクトドライバー）

■キー部品: フード（絞りプレス）、防虫網
塗装（アクリル塗装(2C1B)、電着塗装）
温度ヒューズ（72℃、120℃）
ケース本体（ロール加工、スポット溶接）

■製品検査: 完成品抜取出荷検査（チェック表に基づき塗装剥離、寸法、ネジ締めトルク、スポット溶接の強度など数十項目の検査）

■分野: 住宅関連製品
